Παράμετροι προϊόντος
| Είδος | Προσδιορισμός |
|---|---|
| Τύπος | στεφανωμένο, κυλινδρικό, ταλαντευόμενο |
| Υλικό | Χάλυβας ρουλεμάν (52100), ανοξείδωτος χάλυβας (440C) |
| Εύρος Μεγεθών | 8 mm – 80 mm OD |
| Χωρητικότητα φορτίου | Έως 50.000 N |

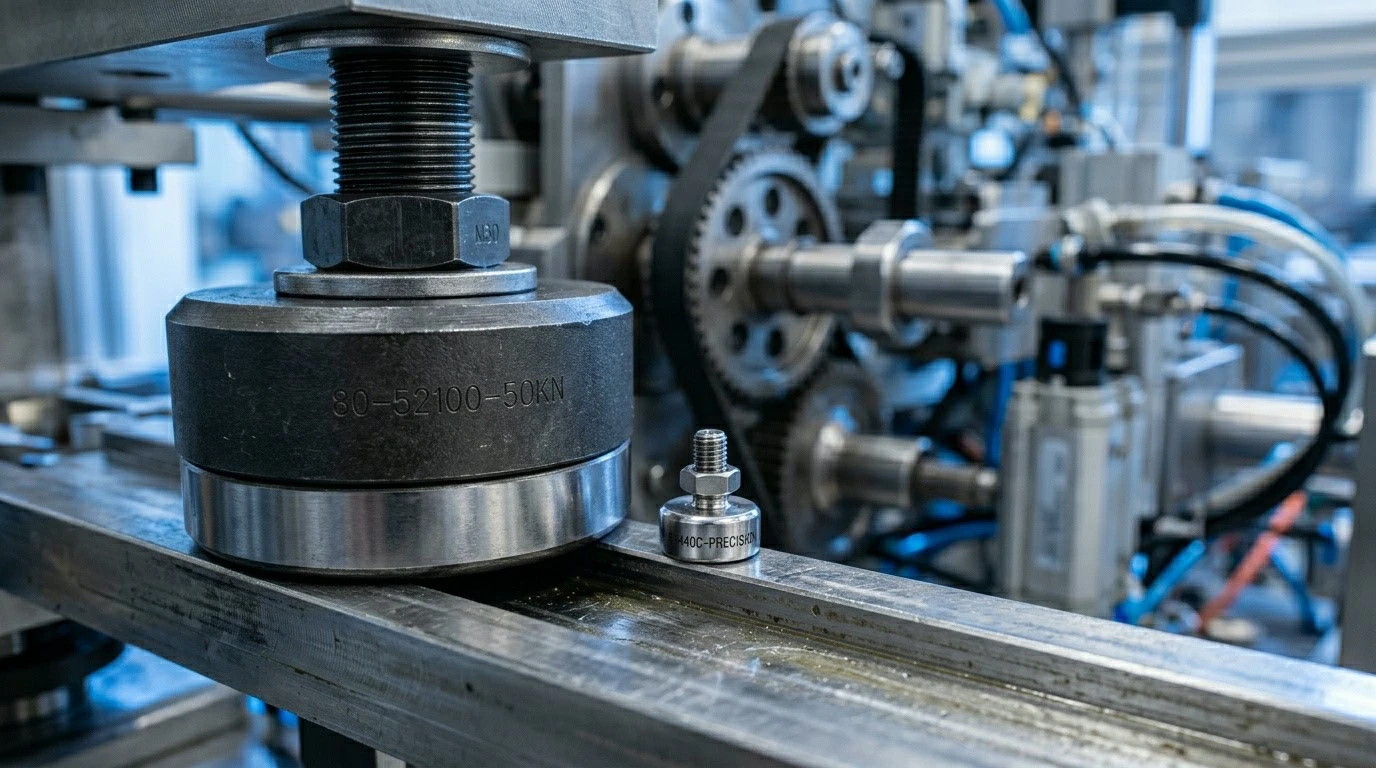

| Εφαρμογή | Εκκεντροφόροι μηχανισμοί, χειρισμός υλικών, εξοπλισμός συσκευασίας |
| MOQ | 10 τεμ |
περιγραφή

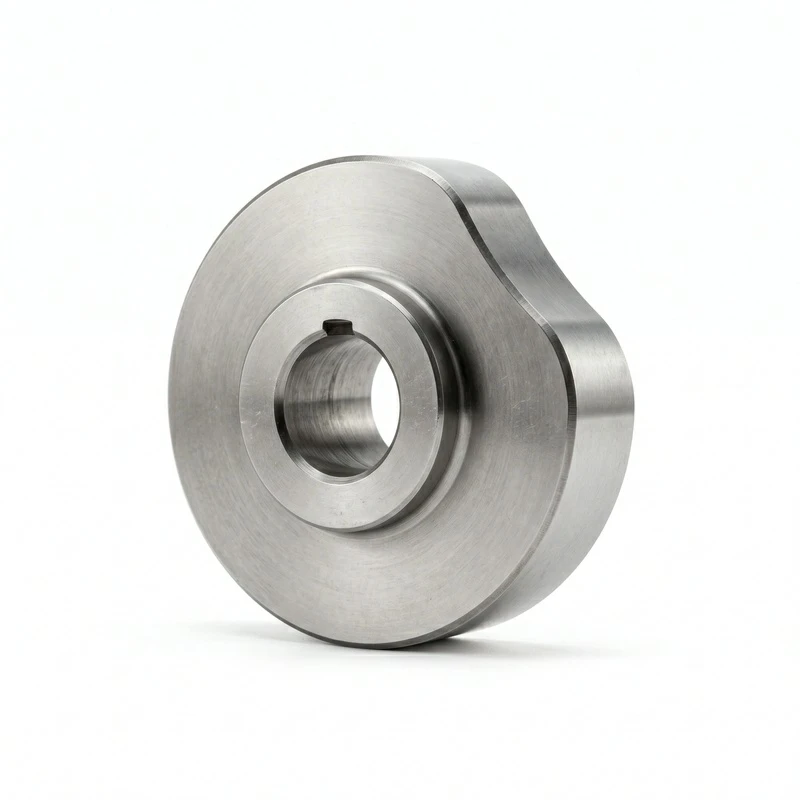

Οι ακόλουθοι έκκεντρου ακριβείας φέρουν συγκροτήματα που έχουν σχεδιαστεί για να ακολουθούν μια επιφάνεια έκκεντρου και να μετατρέπουν την περιστροφική κίνηση σε γραμμική ή ταλαντευόμενη κίνηση. Η εξωτερική κούρσα κινείται ενάντια στο προφίλ έκκεντρου ενώ το ρουλεμάν εσωτερικά παρέχει χαμηλή-περιστροφή τριβής. Αυτό που κάνει αυτά τα "ακρίβεια" είναι η ικανότητα φόρτωσης, η επαναληψιμότητα και το φινίρισμα της επιφάνειας που απαιτούν οι βιομηχανικοί δίσκοι έκκεντρου. Οι στεφανωμένες εξωτερικές ράγες κατανέμουν το φορτίο πιο ομοιόμορφα και μειώνουν την πίεση των άκρων στην επιφάνεια του έκκεντρου. Οι κυλινδρικοί εξωτερικοί αγώνες παρέχουν πιο συνεπή παρακολούθηση για εφαρμογές όπου το προφίλ έκκεντρου είναι λιγότερο ελεγχόμενο. Οι ταλαντευόμενοι ακόλουθοι έκκεντρου έχουν σχεδιαστεί για αργή, παλινδρομική κίνηση όπου τα τυπικά σχέδια ρουλεμάν θα αντιμετώπιζαν ολίσθηση. 52100 Ο χάλυβας ρουλεμάν είναι το τυπικό υλικό - μέσω-σκληρυνόμενο για μέγιστη χωρητικότητα φορτίου και αντοχή στη φθορά. 440Ο ανοξείδωτος χάλυβας C χειρίζεται διαβρωτικά περιβάλλοντα και εφαρμογές επεξεργασίας τροφίμων όπου ο χάλυβας ρουλεμάν σκουριάζει.

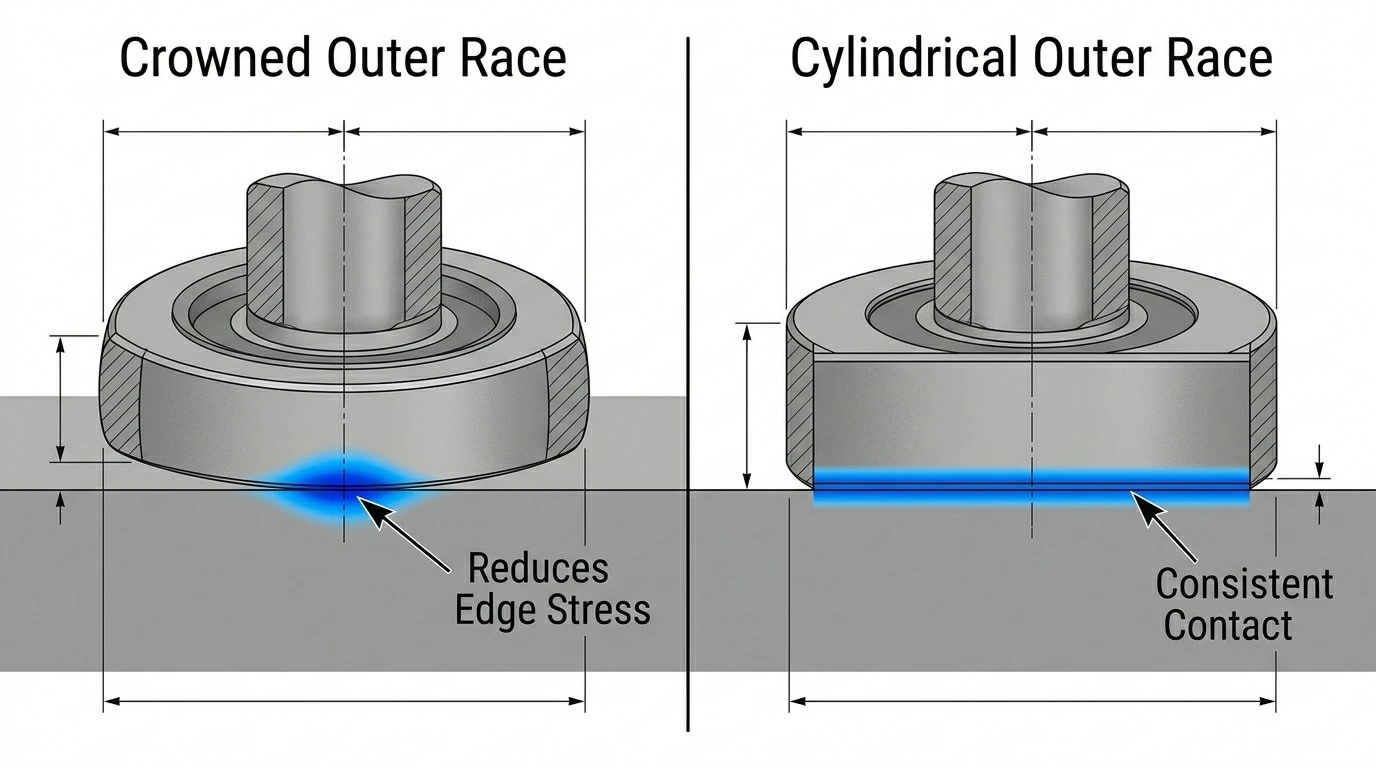

Στεμμένο εναντίον Κυλινδρικού Εξωτερικού Αγώνα
Στεφανωμένη εξωτερική κούρσα: η ελαφριά καμπύλη στην εξωτερική διάμετρο κεντράρει το φορτίο υπό δυναμικές συνθήκες και μειώνει το φορτίο των άκρων στην επιφάνεια του έκκεντρου. Το καλύτερο όταν το προφίλ κάμερας ελέγχεται καλά-και η ευθυγράμμιση είναι καλή. Κυλινδρικό: η επίπεδη εξωτερική διάμετρος παρέχει πιο σταθερή επαφή με το προφίλ έκκεντρου, ιδιαίτερα χρήσιμο όταν ο ακόλουθος έκκεντρου πρέπει να παρακολουθεί με ακρίβεια τις αλλαγές στην κατεύθυνση του έκκεντρου.
FAQ
Ε1: MOQ;
Α1: 10 τεμάχια.
Ε2: Διαθέσιμοι τύποι;
A2: Στεφανοί, κυλινδρικοί και ταλαντευόμενοι ακόλουθοι έκκεντρου.
Ε3: Υλικά;
A3: Χάλυβας ρουλεμάν 52100 (στάνταρ), ανοξείδωτος χάλυβας 440C.
Ε4: Εύρος μεγεθών;
A4: 8 mm έως 80 mm εξωτερική διάμετρος.
Ε5: Ικανότητα φόρτωσης;
A5: Έως 50.000 N ανάλογα με το μέγεθος και τη διαμόρφωση.
Ε6: Προσαρμοσμένες διαμορφώσεις;
Α6: Ναι. Προσαρμοσμένες εκκεντρότητες, χαρακτηριστικά τοποθέτησης και επιλογές στεγανοποίησης.
Η ποιότητα δεν είναι-διαπραγματεύσιμη στην κατασκευή ακριβείας. Κάθε εξάρτημα υφίσταται αυστηρή επιθεώρηση σε κάθε στάδιο παραγωγής.
- ISO 9001:2015- Πιστοποιημένο σύστημα διαχείρισης ποιότητας που καλύπτει το σχεδιασμό, τη μηχανική κατεργασία και την επιθεώρηση
- Επιθεώρηση CMM- Συντονίστε τη μέτρηση για πολύπλοκες γεωμετρίες και αυστηρές ανοχές
- Μέτρηση τραχύτητας επιφάνειας- Γραφήματα Ra, Rz και Rt με κάθε αναφορά επιθεώρησης
- Παθητικοποίηση / Ηλεκτροστίλβωση- Διαδικασίες ASTM A967 για αντοχή στη διάβρωση
- Ιχνηλασιμότητα υλικού- Παρακολούθηση αριθμού θερμότητας από την πρώτη ύλη στο τελικό μέρος
- Επιθεώρηση πρώτου άρθρου (FAI)- Αναφορά πλήρους διαστάσεων περιλαμβάνεται σε κάθε νέα παραγγελία
Από την πρώτη ύλη μέχρι το τελικό προϊόν, κάθε βήμα ελέγχεται και τεκμηριώνεται:
- Επαλήθευση υλικού- Επιθεώρηση εισερχόμενου υλικού με πιστοποιητικά μύλου
- Ακατέργαστη Μηχανική- Τόρνευση/φρεζάρισμα CNC σε σχεδόν-σχήμα διχτυού
- Κατεργασία με θερμοκρασία- Σκλήρυνση, ανόπτηση ή επιφανειακή επεξεργασία όπως απαιτείται
- Φινίρισμα Μηχανική- Φινίρισμα, λείανση ή κατεργασία ακριβείας με CNC
- Επεξεργασία Επιφανειών- Επιμετάλλωση, ανοδίωση, στίλβωση ή επίστρωση όπως καθορίζεται
- Επιθεώρηση & Δοκιμές- Έλεγχος διαστάσεων, μέτρηση σκληρότητας και επιφάνειας
- Καθαρισμός & Συσκευασία- Απολίπανση, πρόληψη σκουριάς και προστατευτική συσκευασία
