Παράμετροι προϊόντος
| Είδος | Προσδιορισμός |
|---|---|
| Εύρος ενότητας | 1,0 mm – 8,0 mm |
| Επίπεδο Ποιότητας AGMA | 8–12 |
| Γωνία άξονα | Πρότυπο 90 μοιρών, διαθέσιμες προσαρμοσμένες γωνίες |
| Υλικό | 8620 Θήκη-Σκληρυντικός χάλυβας, 4140 Alloy, 303 Stainless |
| MOQ | 10 τεμ |
περιγραφή

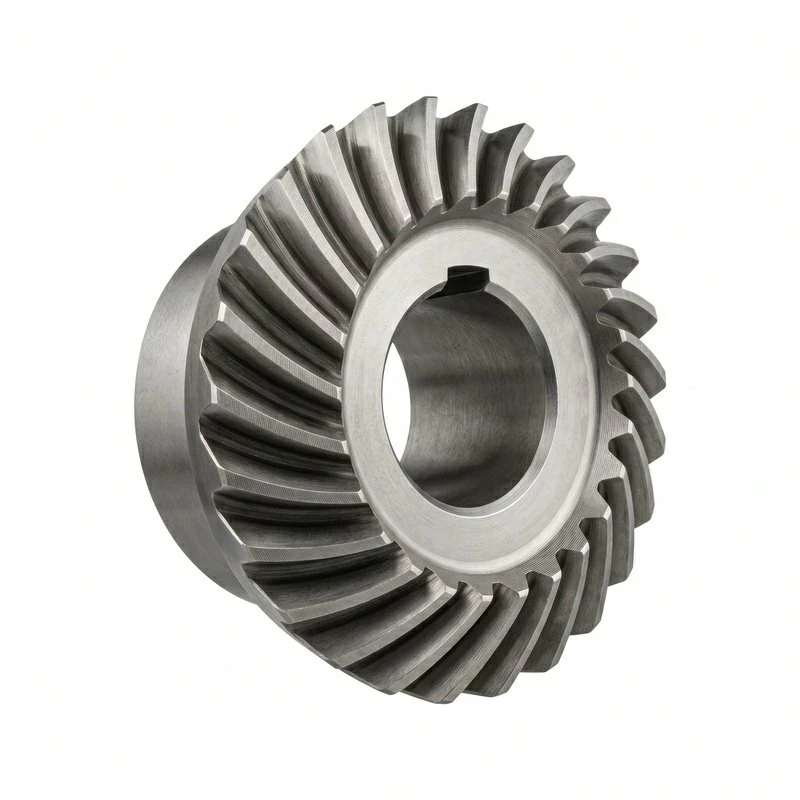

Τα σπειροειδή κωνικά γρανάζια μεταδίδουν ισχύ μεταξύ τεμνόμενων αξόνων - συνήθως στις 90 μοίρες, αλλά μπορεί να παραχθεί οποιαδήποτε γωνία άξονα. Η σπειροειδής μορφή δοντιού παρέχει σταδιακή εμπλοκή των δοντιών, η οποία είναι σημαντικά πιο αθόρυβη από τα ίσια κωνικά γρανάζια και χειρίζεται υψηλότερες ταχύτητες χωρίς τις ευθείες λοξοτμήσεις.
8620 θήκη-ο σκληρυντικός χάλυβας είναι το τυπικό υλικό για τα κωνικά γρανάζια - η επιφάνεια γίνεται σκληρή για αντοχή στη φθορά ενώ ο πυρήνας παραμένει όλκιμος για αντοχή σε κραδασμούς. 4140 Το κράμα χειρίζεται εφαρμογές υψηλότερης ροπής όπου απαιτείται αντοχή μέσω-σκλήρυνσης.
Τα συστήματα Gleason και Klingelnberg παράγουν διαφορετικές γεωμετρίες δοντιών - το σύστημα επηρεάζει τον θόρυβο, την ικανότητα φόρτωσης και το κόστος κατασκευής. Συνεργαζόμαστε και με τα δύο συστήματα και επιλέγουμε με βάση τις απαιτήσεις της εφαρμογής σας.
Γιατί το Spiral Bevel νικάει το Straight Bevel για τις περισσότερες εφαρμογές
FAQ
Ε1: MOQ;
Α1: 10 τεμάχια.
Ε2: Γωνία άξονα;
A2: Πρότυπο 90 μοιρών. Προσαρμοσμένες γωνίες από 20 μοίρες έως 180 μοίρες διαθέσιμες.
Ε3: Επίπεδα AGMA;
A3: 8–12 ανάλογα με το θόρυβο, την ακρίβεια και τις απαιτήσεις φορτίου.
Ε4: Υλικά;
A4: 8620 θήκη-σκλήρυνση, κράμα 4140, ανοξείδωτο 303.
Ε5: Συστήματα;
A5: Διαθέσιμες γεωμετρίες δοντιών Gleason και Klingelnberg.
Ε6: Προσαρμοσμένες διαμορφώσεις;
Α6: Ναι. Προσαρμοσμένες αναλογίες, γωνίες αξόνων και πλήθος δοντιών.
sddddd
- ISO 9001:2015- Πιστοποιημένο σύστημα διαχείρισης ποιότητας που καλύπτει το σχεδιασμό, τη μηχανική κατεργασία και την επιθεώρηση
- Παθητικοποίηση / Ηλεκτροστίλβωση- Διαδικασίες ASTM A967 για αντοχή στη διάβρωση
- Ιχνηλασιμότητα υλικού- Παρακολούθηση αριθμού θερμότητας από την πρώτη ύλη στο τελικό μέρος
- Επιθεώρηση πρώτου άρθρου (FAI)- Αναφορά πλήρους διαστάσεων περιλαμβάνεται σε κάθε νέα παραγγελία
Από την πρώτη ύλη μέχρι το τελικό προϊόν, κάθε βήμα ελέγχεται και τεκμηριώνεται:
- Προετοιμασία Υλικού- Επιλογή αποθέματος ράβδου ή σφυρηλάτησης με πιστοποίηση υλικού
- Ακατέργαστη Μηχανική- Τόρνευση/φρεζάρισμα CNC σε κενό προφίλ γραναζιών
- Κοπή γραναζιών- Κόψιμο, διαμόρφωση ή φρεζάρισμα για γεωμετρία δοντιών γραναζιών
- Κατεργασία με θερμοκρασία- Ενανθράκωση, επαγωγική σκλήρυνση ή μέσω-σκλήρυνσης
- Τρίψιμο / Φινίρισμα- Τρίψιμο δοντιών με γρανάζια για επίπεδα ποιότητας AGMA 10+
- Επιθεώρηση- Μέτρηση μολύβδου, έλικας και πάχους δοντιών σε σχέση με το σχέδιο
- Καθαρισμός & Συσκευασία- Επίστρωση λαδιού για πρόληψη σκουριάς και προστατευτική συσκευασία
